概述

本章以搭建可视化大屏为例，为您讲解如何使用BIMVision来制作一个可视化项目。

制作一个BIMVision可视化大屏，您需要完成以下几个步骤：

1、数据准备
2、创建项目
3、上传并分组数据
4、创建可视化大屏
5、添加并配置可视化组件
6、预览并分享可视化大屏
7、设计大屏轮播

操作步骤

1.数据准备：

BIMVision目前支持的数据类型包括：CSV 和 自定义API


  • CSV：选择CSV方式后可通过上传按钮上传本地CSV、Excel文件至数据内；数据上传后，BIMVision产品将所上传的CSV文件自动转换成API方式，其中文件内每一个sheet将成为一个API，在配置编辑器内组件数据时，可选择对应所生成的API接口数据；
  • 自定义API：输入API数据名称、接口地址、参数名称信息，确定后BIMVision将按照所输入的API接口信息与API接口对接，并生成API数据标签，在配置编辑器内组件数据时可选择对应的API接口数据；

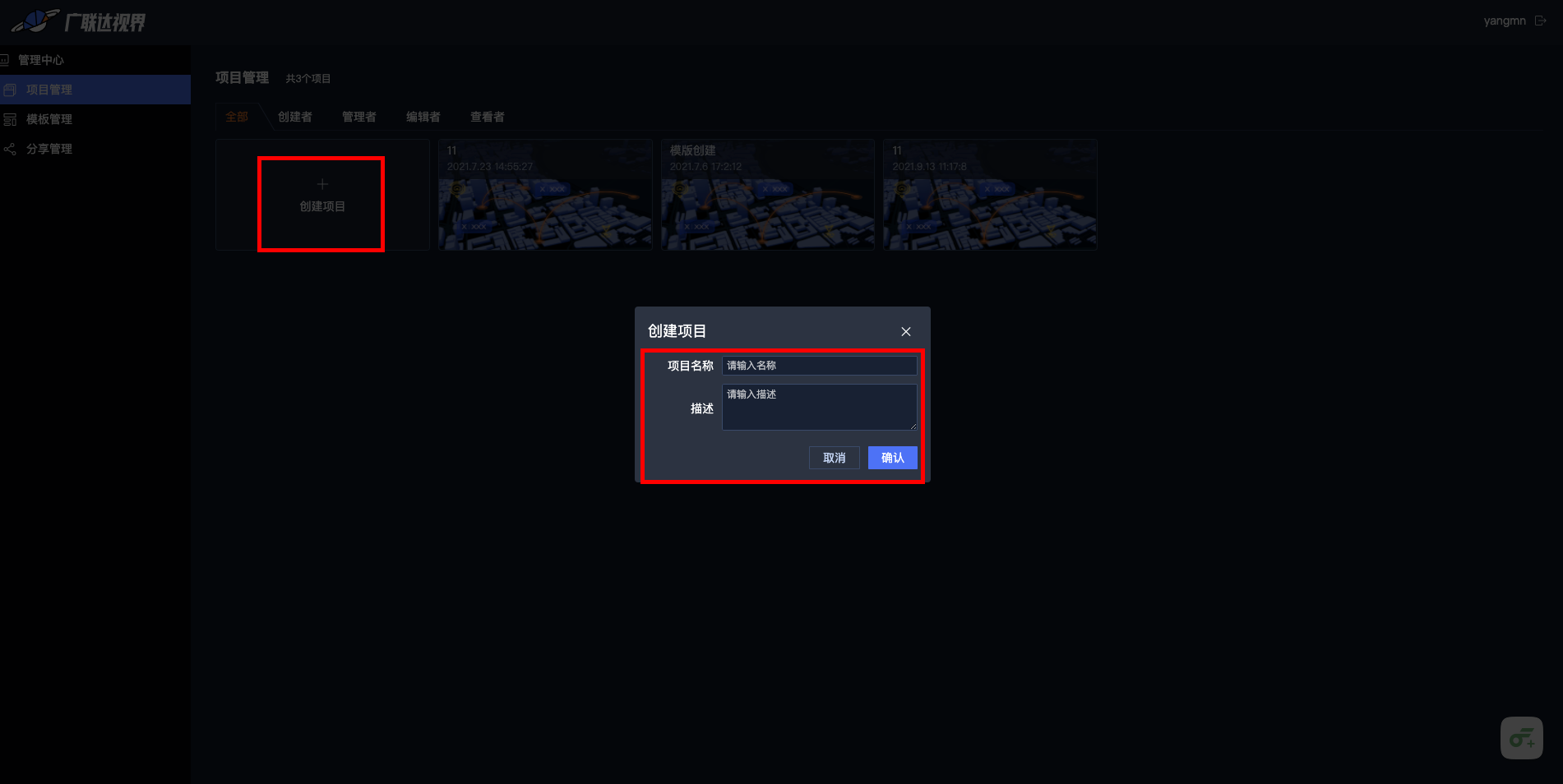

2.创建项目：

  • 进入BIMVision管理中心
  • 在项目管理页面中，单击新建项目空间
  • 输入项目信息

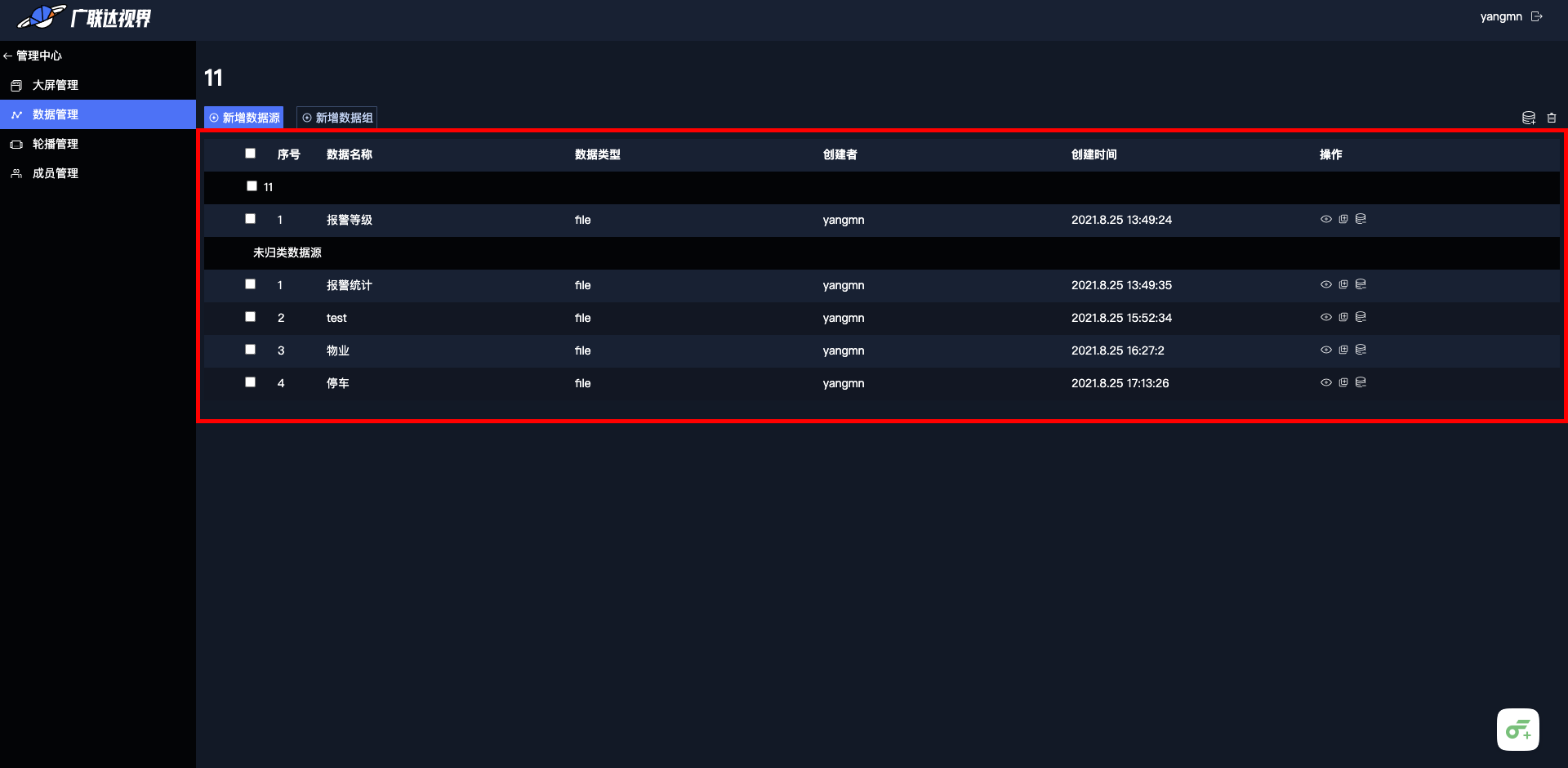

3.上传并分组数据：

  • 进入项目空间页面
  • 单击进入数据管理版块，选择上传数据
  • 添加准备好的数据源（BIMVision支持的数据源类型有：CSV、自定义API）

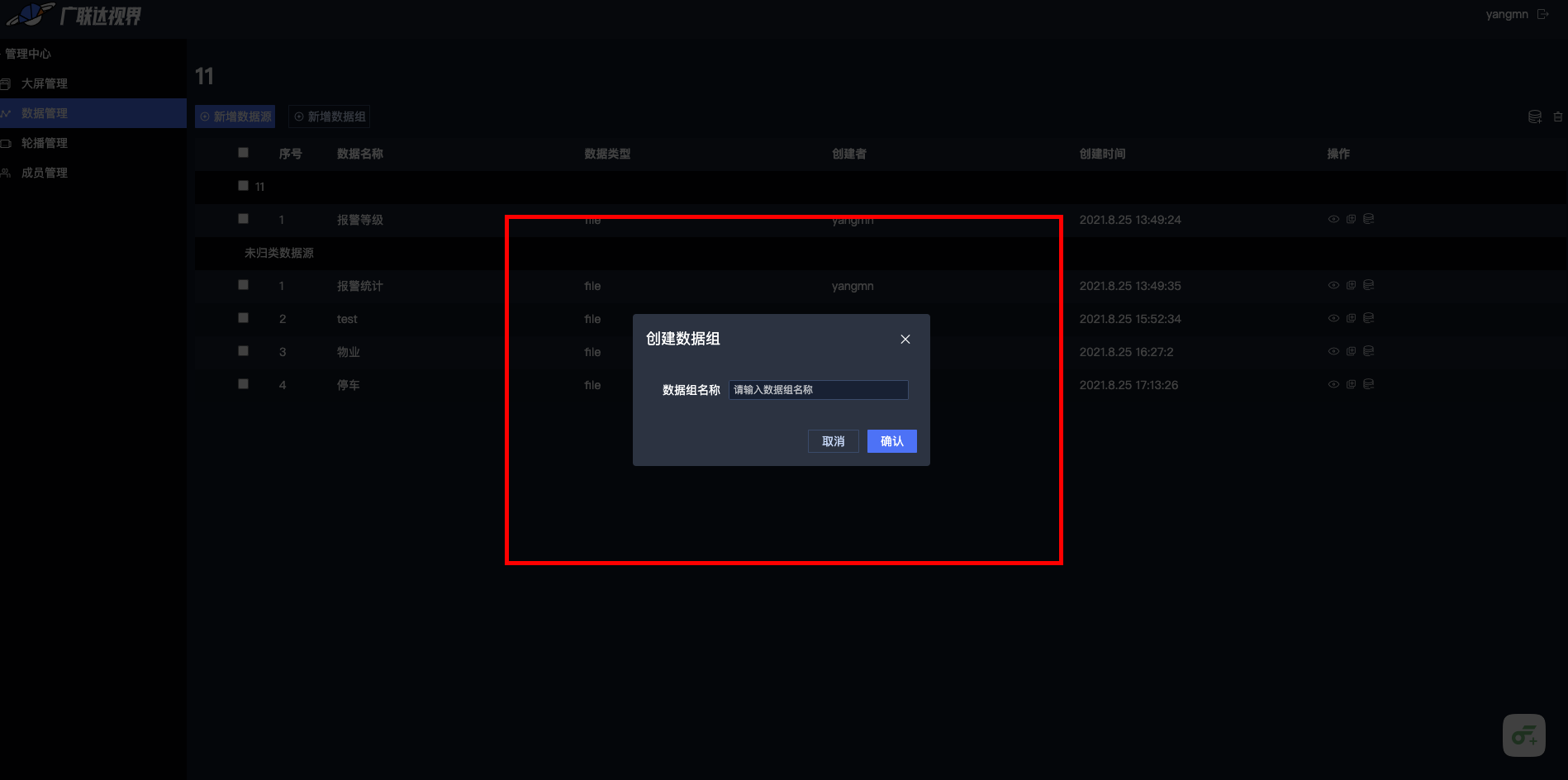

  • 根据大屏信息新建多个数据组
  • 将数据源按大屏所需进行分组

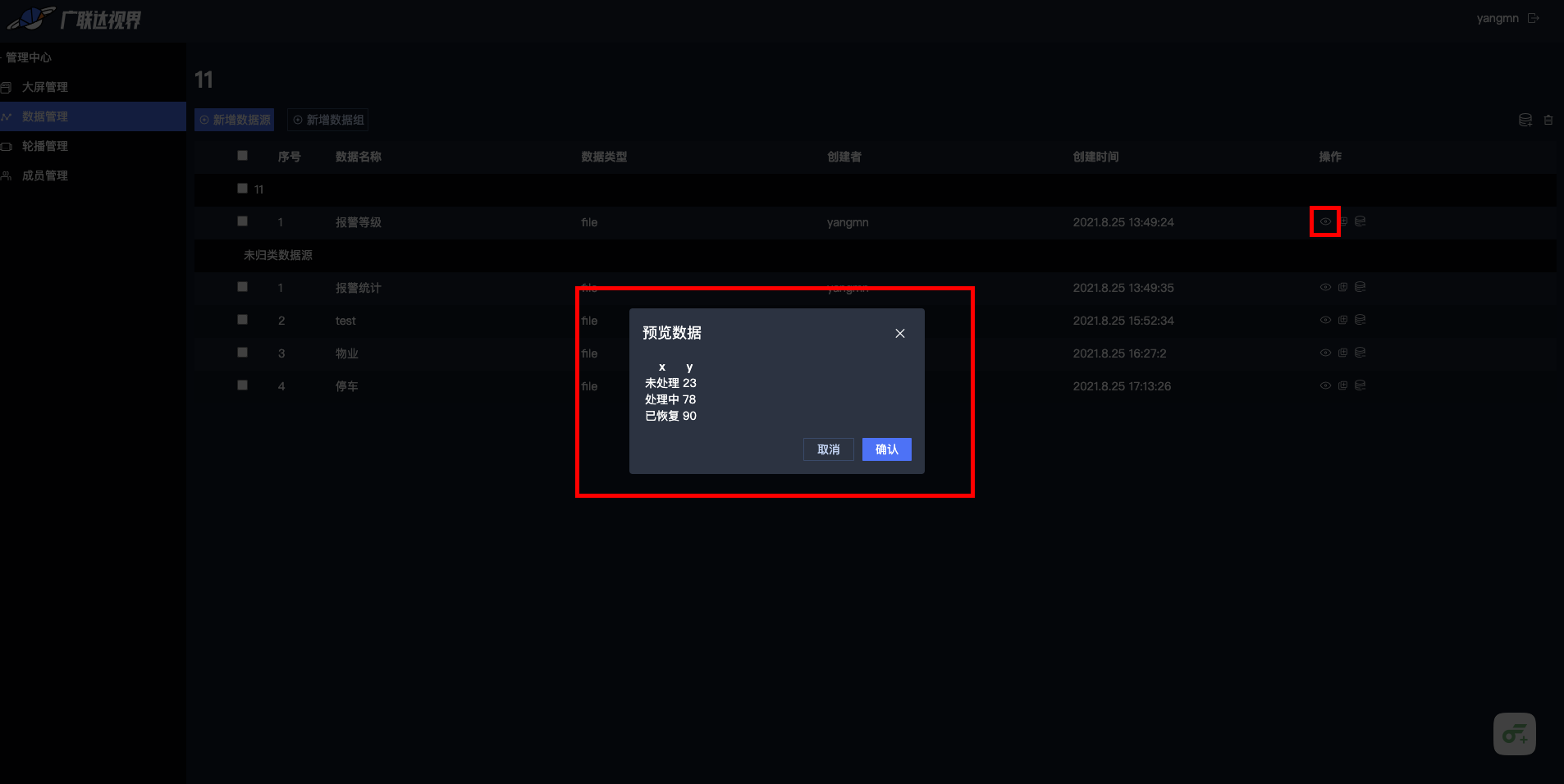

  • 预览所有导入的数据

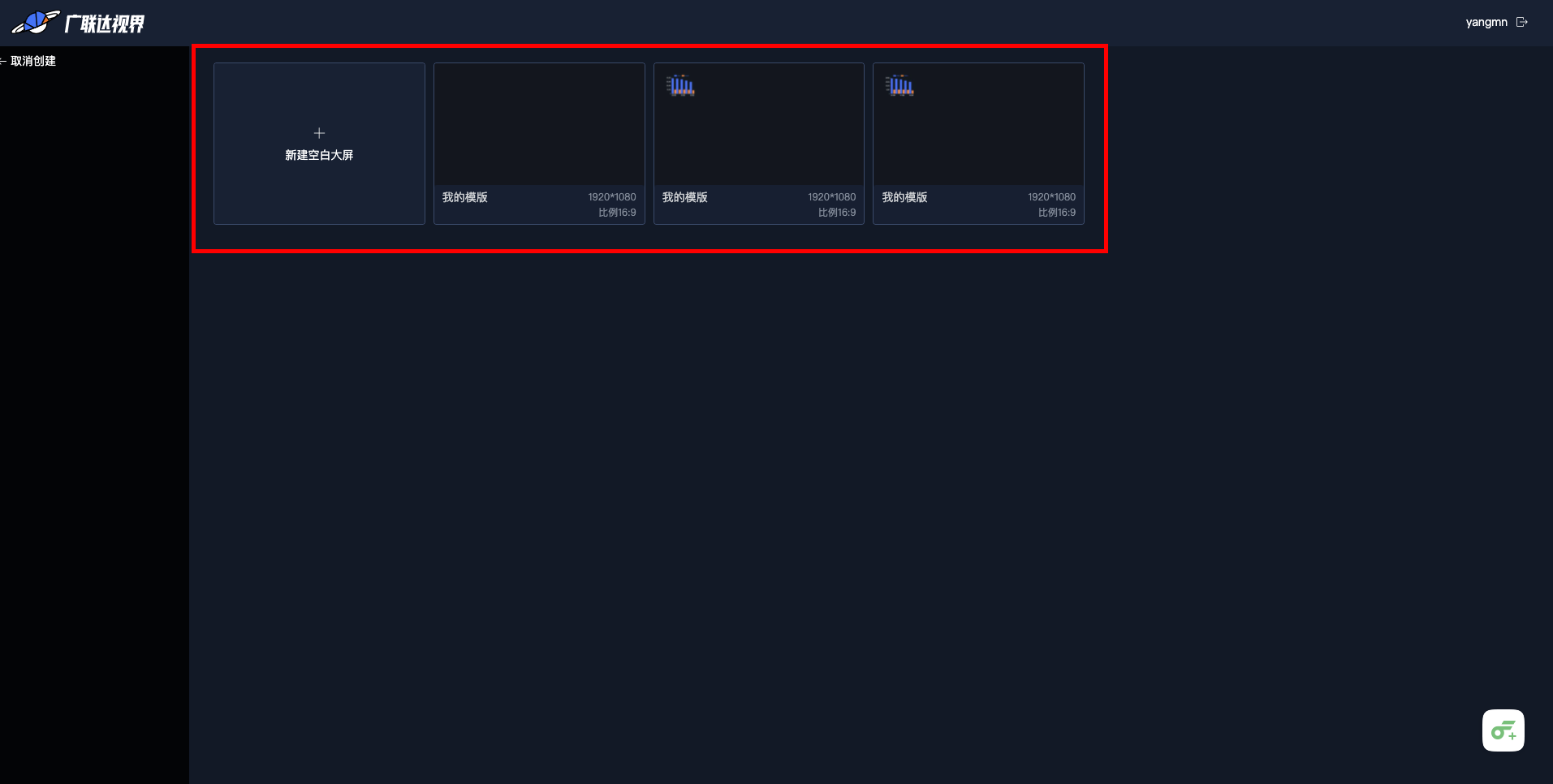

4.创建可视化大屏：

  • 点击新建大屏，跳转到大屏创建页面
  • 选择空白画板/保存的模版

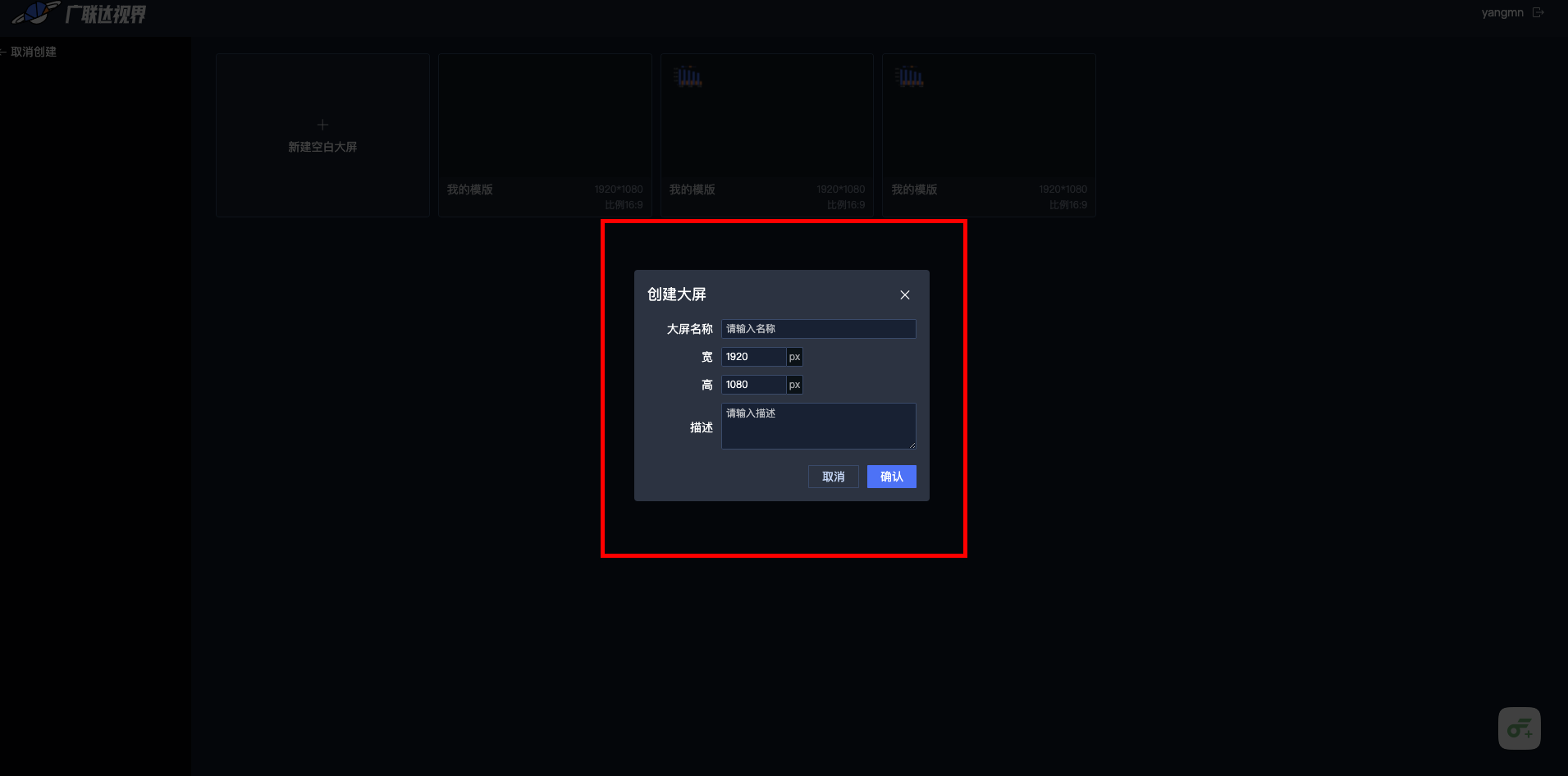

  • 在弹出界面中对大屏名称、简介以及宽高进行填写编辑即可完成大屏的新建
  • 跳转到大屏画板页面

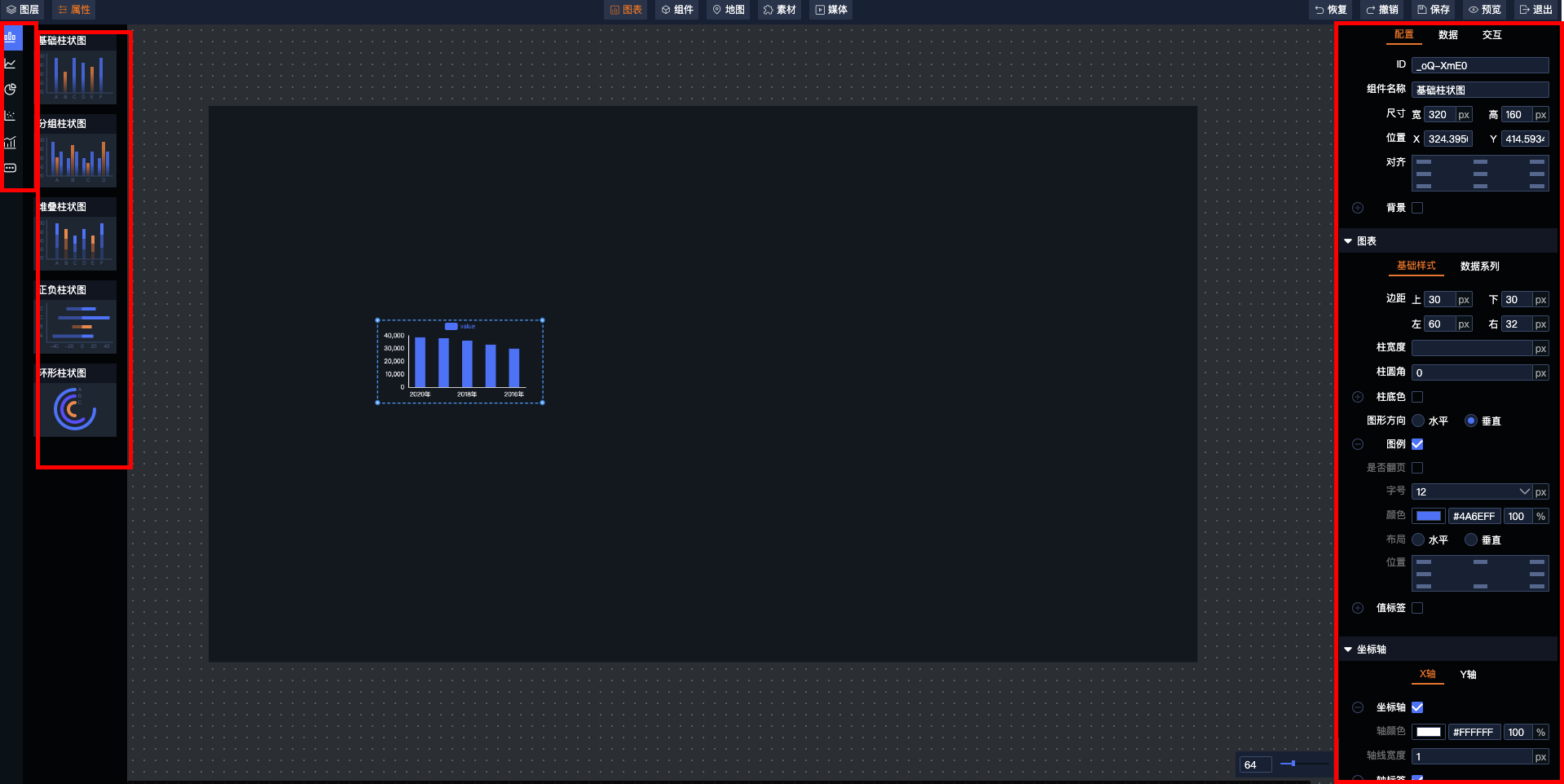

5.添加并配置可视化组件：

目前BIMVision支持以下类型的组件


组件类型 组件
图表 柱状图、折线图、环饼图、散点图、组合图、雷达图、漏斗图、水球图
组件 单行文本、富文本编辑器、统计、翻牌器、数字翻牌器、表格、时间选择器、时间轴、下拉菜单、选项卡、时间、天气、导航
地图 2D地图
素材 边框、装饰
媒体 单图、iframe、轮播图、视频

样式配置：

您可以通过组件列表选择您想要的组件，并根据需要配置完成各组件的不同样式配置
如：全局样式、基础样式、坐标轴等...

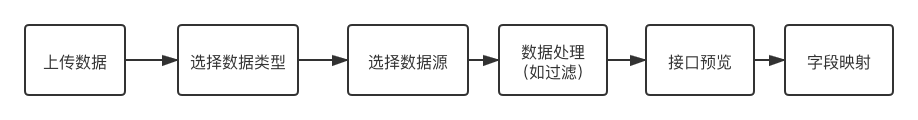

数据配置：
数据配置流程如下

配置项：

配置项 说明
数据组 选择设定好的相应大屏的数据组
数据源 可在数据源下拉框中选择上传的数据源
字段映射 将数据进行维度和指标的匹配
头部 用于提供关于请求、响应或者其他的发送实体的信息
代理 当浏览器无法访问接口时，可以选择使用代理，从Aecore平台后台访问
参数 通过数据回调，完成图表的数据联动

6. 预览并分享可视化大屏：



完成大屏配置与位置调整后，您可以在两个地方对大屏进行预览：

  • 大屏编辑页面右上角的预览按钮
  • 大屏管理页面，鼠标滑动到您想预览的大屏上，点击预览按钮即可完成预览

如您需要分享大屏，在大屏管理页面，鼠标移动到该大屏上，点击分享按钮，即可完成操作

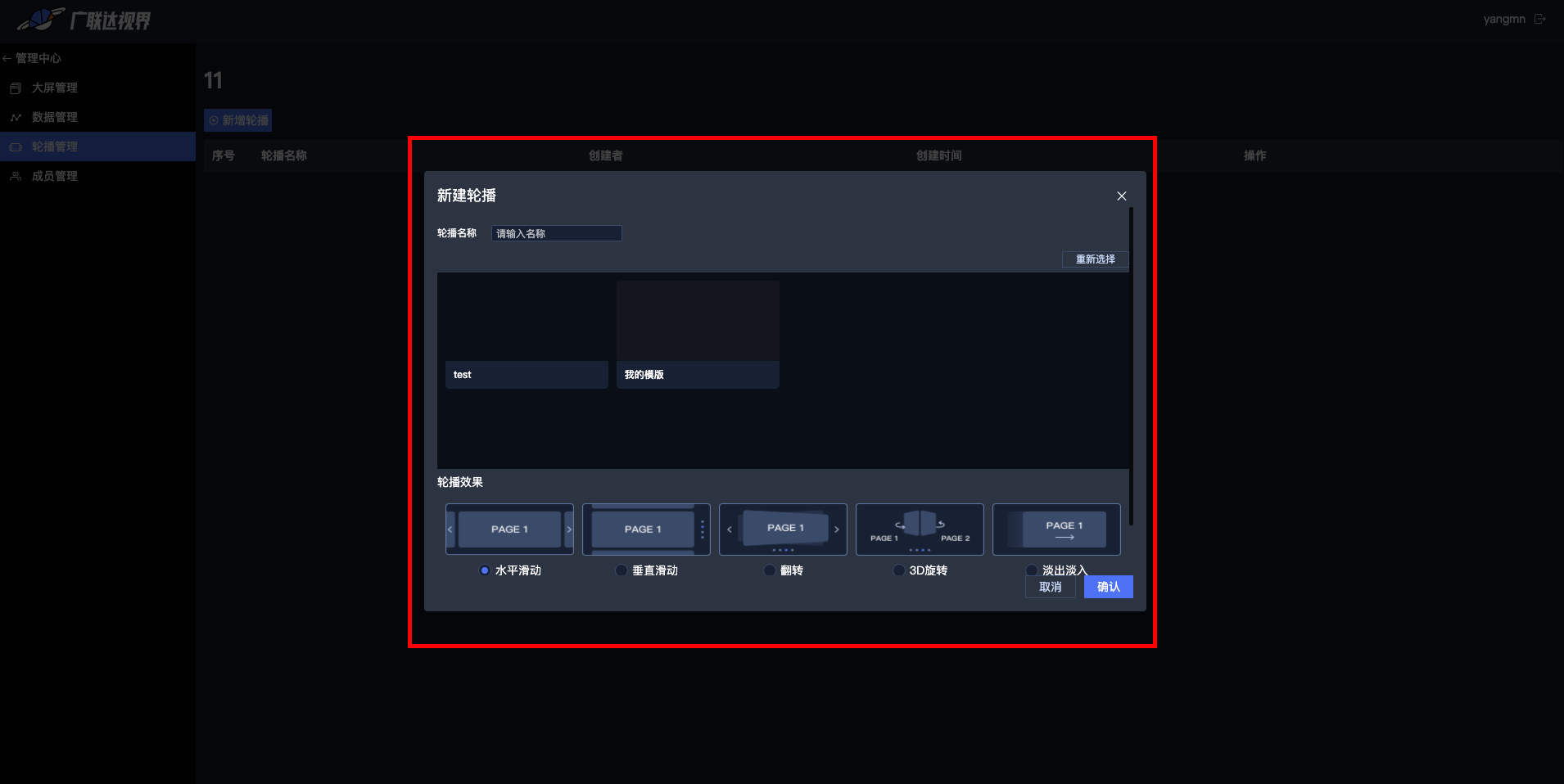

7. 轮播管理

轮播管理为该项目创建和管理轮播效果，通过点击某项目后进入到轮播管理菜单，包括新建轮播和轮播管理功能。



可视化平台插件开发

v1.0.2

介绍

基于React 的插件开发环境

  • 快速搭建可视化平台插件开发环境、方便开发、调试、打包
  • 提供组件参数化测试能力
  • 可以支持可视化组件的数据联动、交互
  • 支持使用平台数据管理功能
  • 可以自定义属性配置

环境安装

  1. 安装GVP开发环境
npm install gvp -g
  1. 创建插件项目
gvp create hello  //hello是自定义名称
  1. 安装依赖
cd hello
npm install
  1. 运行项目

请确保项目有权限访问当前的系统目录

cd hello
npm run dev //开发调试React组件
//or
npm run dev:chart //开发调试Chart组件
  1. 本地预览 http://127.0.0.1:9106

项目结构

.
├── babel.config.js
├── dist #插件输出目录
├── node_modules
├── package-lock.json
├── package.json
├── props.json
├── readme.md
├── src
│   ├── app.js #插件调试入口
│   ├── index.js #插件、打包的时候已此文件为入口
│   ├── index.less
│   ├── lib #插件调试组件
│   └── template.html
└── webpack.config.js

参数介绍

props

每次参数变化、组件都会接收到的props

参数名称 参数类型 说明 默认值
option object 整个组件配置对象!详细查看下面option配置 {}
echarts object Echarts对象
Chart React Component Chart组件对象
events object 事件对象;onAction,onLocation

option 属性

字段 类型 说明 默认值
uuid string 组件UUID
name string 组件名称
rect object 组件位置信息{x,y,width,height}
mode string 组件当前的环境:view 预览模式，edit 编辑模式
config object 组件属性配置！
config.props object 当组件定义了自定义属性配置时、这个值才有效
config.targets object 组件交互目标
config.style Object 组件基础样式配置:{background}
fetch object 组件数据配置对象！详细查看下面fetch配置

option.fetch 属性

字段 类型 说明 默认值
type string 数据源类型:api, local
url string 当数据源类型为api时表示接口路径
sourceData array 当数据源类型为local表示静态数据
keyMap object 字段映射关系
interval number api 定时刷新频率
param object api 查询查询
filter string 过滤器;

事件

由于插件上下文和主环境隔离了！为了可以进行通信、现在开放了俩个事件接口

onAction 用于组件之间的交互现在支持插件与平台组件的交互、不支持插件与插件的交互

onLocation 用于页面切换

onAction

onAction(param1,option)

参数 参数类型 说明
param1 Object 必须为对象、需要传出来的数据
option object 整个插件的配置对象、原样返回

onLocation

onLocation(url)

参数 参数类型 说明
url string 要跳转的地址

Demo

  • React 组件开发
export default ({ option, echarts, Chart, events }) => {
	let { fetch, uuid, version, rect, config, mode } = option;
	let { onAction, onLocation } = events;
	return (
		<div style={{ background: config.style.background, ...rect }}>
			<h1>ID:{uuid}</h1>
			<h1>版本:{version}</h1>
			<h1>模式:{mode}</h1>
			<h1>尺寸:{JSON.stringify(rect)}</h1>
			<h1>动态属性:{JSON.stringify(config.props)}</h1>
			<h1>交互对象:{JSON.stringify(config.targets)}</h1>
			<button
				onClick={() => {
					onLocation("http://www.baidu.com");
					onAction({ value: "123", name: "123" }, option);
				}}>
				按钮、测试事件
			</button>
		</div>
	);
};
  • Chart组件
export default ({ option, echarts, Chart, events }) => {
	let { fetch, uuid, version, rect, config, mode } = option;
	let intance = useRef();
	let [chart, setChart] = useState({});

	const onRef = useCallback((e) => {
		intance.current = e;
	}, []);
	useEffect(() => {
		setChart(config);
	}, []);
	return <Chart onRef={onRef} style={rect} option={chart}></Chart>;
};

打包

请确保项目有权限访问当前的系统目录

cd hello
npm run build

组件输出目录 /hello/dist

注意

1 、组件现在不支持图片地址引用、建议通过base64来引用、或者配置url-loader

{
    test: /\.(png|jpg|gif|svg)$/,
    loader: 'url-loader',
    options: {
        name: './images/[name].[ext]',
        limit: 8192
    }
}

2、默认打包不会生成预览图、建议手动添加预览图到打包输出目录/hello/dist/demo.png

3、尽量减少第三js库的引用

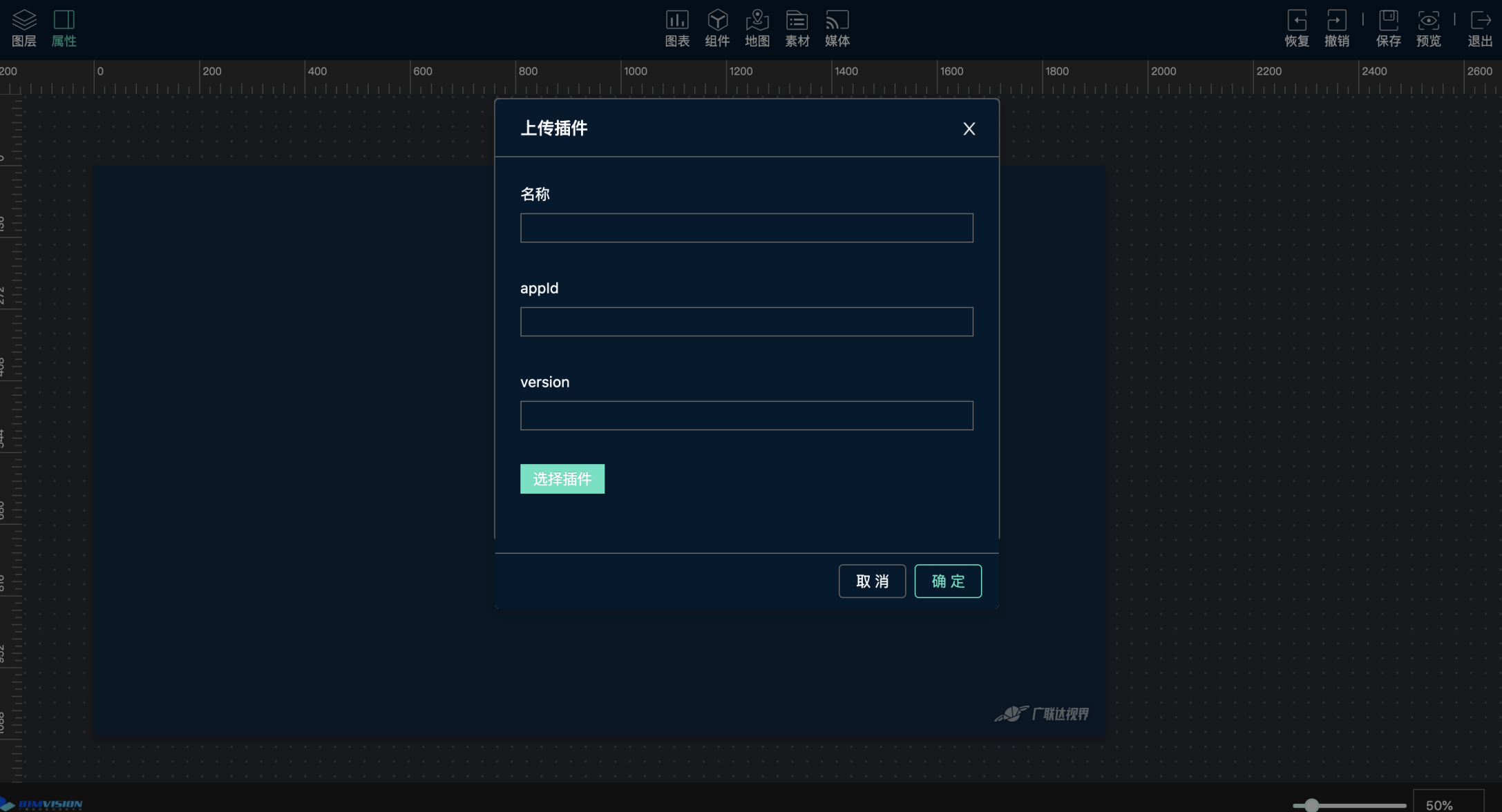

上传

打开可视化平台、登录账户、创建项目、大屏、打开编辑器、快键键cmd/ctrl+u打开插件上传入口

填写插件名称就行！

然后选中插件打包目录、记住、是插件打包后的输入目录/hello/dist

上传！

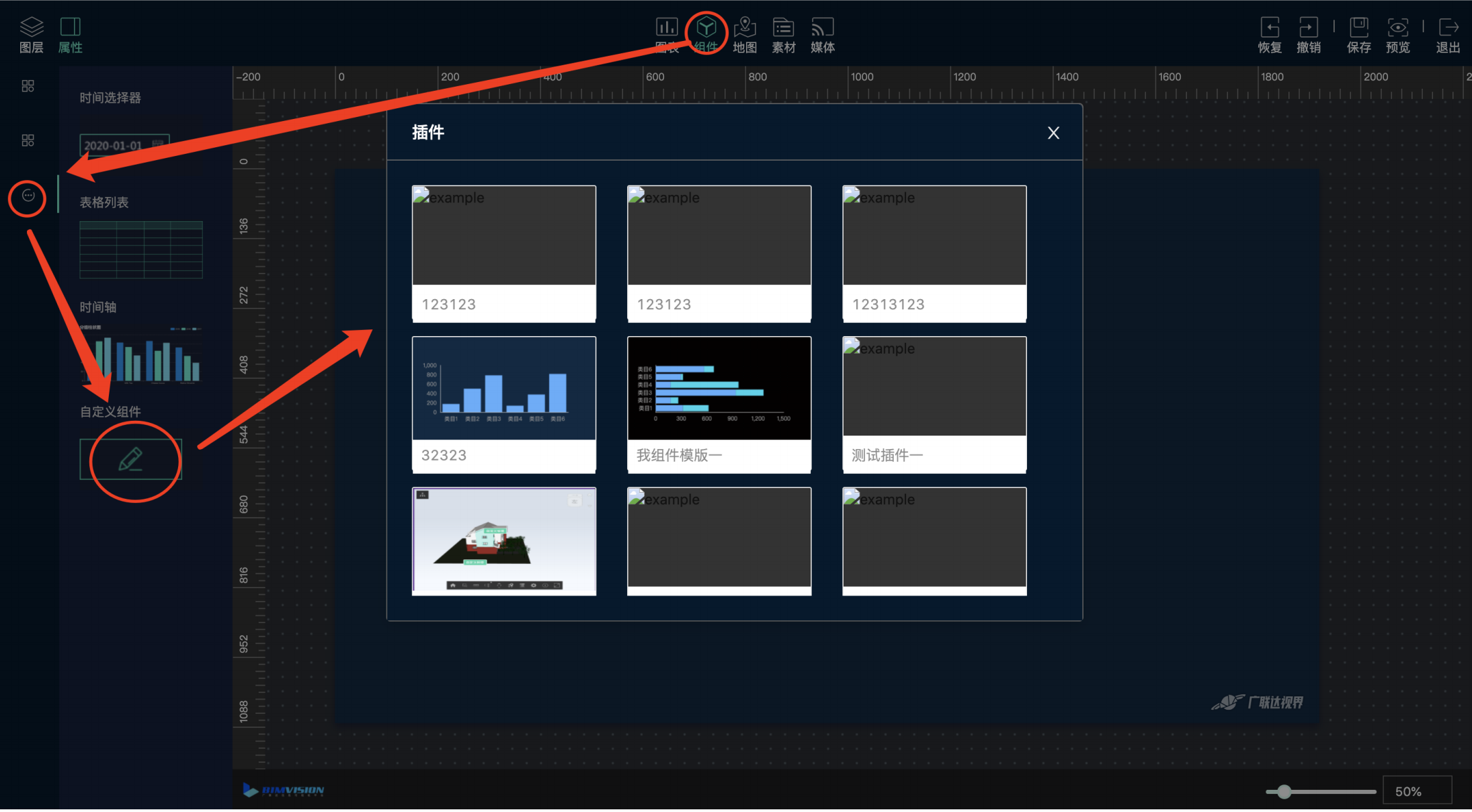

使用

选中组件、其他、自定义组件！选择刚刚上传的插件！这样就可以直接使用刚刚上传的插件了！
