图纸处理工具说明

1. 工具可应用场景

由于不同设计院的制图规范各不相同，制图规范的执行质量也参差不齐，整个施工图设计过程周期长且与多方协同时会导致频繁修改，从而产生了由于制图不规范导致的混用图层的情况。
对于CAD识别算法来说，一方面二维图纸中的图层信息是一个重要的信息来源，另外一方面图层混用的情况会导致算法的准确率降低。
对于不增加用户很多工作量的情况下，需要进行图纸预处理来提升CAD识别算法准确率的场景可使用此工具，来助力提升算法准确率，最终实现用户的降本提效。

2. 工具使用说明

2.1图纸处理工具插件加载

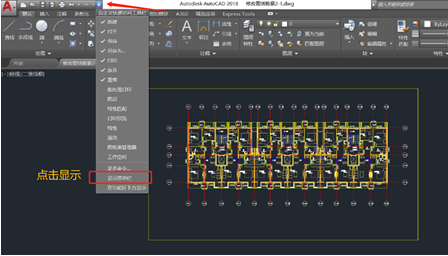

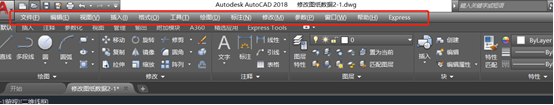

2.1.1显示菜单栏

先把插件及图纸存储在易查找的位置，用CAD打开‘需整理图纸’文件下任一张图纸，按照如下图示进行操作：

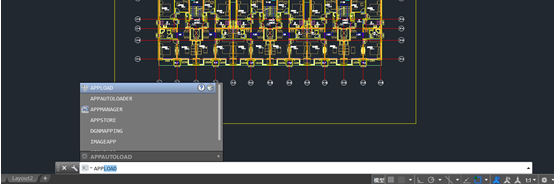

2.1.2加载插件

在cad命令输入框输入‘app’后回车，并选择对应版本插件，在安全性弹窗中选择始终加载即可（按照下述展示顺序操作即可）,插件加载成功后，点击菜单栏中的图纸处理工具，则默认在右侧打开图纸处理工具面板。

2.2图纸处理

 图纸处理工具是以图层分类过滤干扰图元方式进行快速处理
 整个操作流程顺序为‘智能识别图层’—‘选择’—‘确定’—‘关闭原图’—‘对象关闭’—‘保存’

2.2.1智能识别图层

点击【智能识别图层】按钮，读取当前图纸中图层信息，根据图层名的规则进行初步分类至‘墙线图层’、‘剪力墙填充图层’、‘门窗图层’，并且打开对象指定窗口

2.2.2对象指定

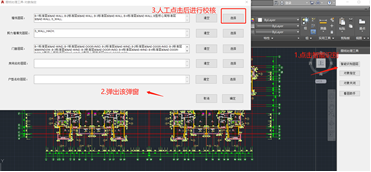

2.2.2.1点击‘选择’进行查漏补缺

 进入选择后，只需要关注哪些部分没有高亮起来，选中后回车，选择‘图元’or‘图层’即可把遗漏部分补充进来（其中图层是把选中对象所在图层下所有图元都指定）

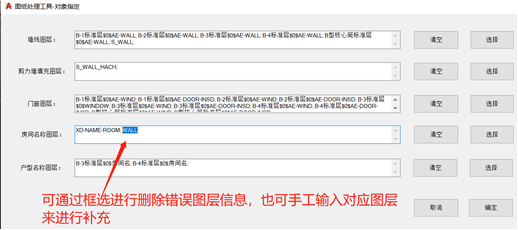

 若发现某些图层不是需要的，可在弹窗对应文本框中框选进行删除
 补充完成后，回车，结束‘选择动作’
注：由于目前版本在‘选择’选择时会把标注等一些属性给亮起来，形成干扰，在操作
时不用关注即可（不影响最终生成结果，只是在展示测会干扰）

2.2.2.2图层信息错误较多时处理方法

当原图纸中绘图不规范，如带有显著表述意义WALL图层中，未绘制或仅绘制了少量墙线，更多参杂了与墙无关的图元，此时可通过如下操作进行快速整理
 在对象指定弹窗中，删除该图层
 通过选择的方式将遗漏的墙线单独选中，通过‘图元’命令进行指定

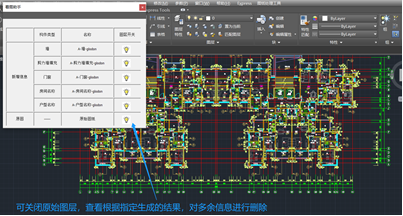

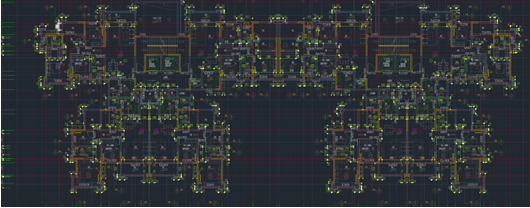

2.2.3看图助手

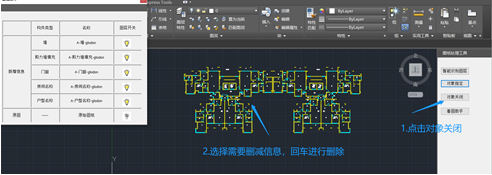

当把所有信息‘选择’之后进行‘确定’或者单击看图助手，都可以打开看图助手，可关闭原始图层，只查看指定生成的结果。

2. 工具下载地址

图纸处理工具插件下载路径如下：
