场景描述

基于GGP引擎的桌面端三维应用系统，通过集成材质库SDK，实现材质数据从云端下载到本地缓存，并应用材质到三维场景。

调用流程

1.前置条件：

  • 在中台创建应用，获取appkey、appsecret；

  • 获取服务调用token；

  • 开通服务，scope授权通过；


    以上步骤可参考材质库快速启动

2.具体调用步骤


step1：获取SDK


SDK在持续开发中，当前阶段如有材质库对接需求，请联系"图形平台.显示技术部.云渲染技术部"PO，获取最新的材质库SDK相关信息。


step2：SDK配置

  1. 使用Visual Studio创建工程，依赖qt；

  2. 添加SDK头文件的引用（Configuration Properties->c/c++->General->Additional Include Directories）；

  3. 添加SDK lib文件的引用（Configuration Properties ->Linker->Additional Library Directories），并将对应的lib文件信息添加到Configuration Properties ->Linker->Additional Dependencies；

  4. 将SDK中bin文件夹下的所有文件全部拷贝到应用程序的exe目录下；

  5. 在需要调用材质库SDK接口的文件中引入头文件#include "GGPMaterialService/GMaterialRequestHandler.h"；

step3：设置Token


新建CMaterialRequestHandler类对象，构造函数中设置参数token的值

CMaterialRequestHandler* pHandler = new CMaterialRequestHandler("GGP", token);


step4：下载材质数据

  1. 继承回调类IClientAdapter，实现对应的虚函数。 回调类如：

CClientAdapterImpl;

  1. 新建回调子类对象。

CClientAdapterImpl* pAdapter = new CClientAdapterImpl();

  1. 调用对象pHandler的下载材质接口下载材质数据,(使用已知材质id("8ffe06f3c6bdb526d1bef84a09727ee1c93cfebf")验证。

pHandler->DownloadMaterial(id, pAdapter);

下载结果通过回调类pAapter的对应函数返回，成功调用onMaterialLoadProgress，失败调用onMaterialLoadError.

  1. 成功下载材质后，在"C:\Users\用户名\Documents\Material Cache\文件类型\引擎名"文件夹中会出现材质的属性文件和纹理文件的缓存，如该材质的属性文件的缓存对象为C:\Users\用户名\Documents\Material Cache\JsonFiles\GGP\8ffe06f3c6bdb526d1bef84a09727ee1c93cfebf，纹理文件的缓存对象为C:\Users\用户名\Documents\Material Cache\Textures\GGP\589671ee6782e3c747be000a601db67d、C:\Users\用户名\Documents\Material Cache\Textures\GGP\97da633c3d1d66df100a0feb8c622372

step5：应用材质

  1. 材质下载成功之后，调用对象pHandler获取材质属性的接口得到一个json字符串,接口：

GetMaterialProperties(id);

  1. 解析json字符串，获取到所有纹理资源的resId，然后通过：

pHandler->GetMaterialResourcePath(resId);

得到资源在本地缓存的全路径；

  1. 获得了Json（材质描述文件）和纹理资源文件后，产品根据需求和所依赖的引擎渲染方式，来应用材质数据。

3.结果展示案例


材质库在BIMDeco产品中的实际应用。注：BIMDeco产品同时集成了图形平台Falcon渲染器，材质库本身已经支持Falcon渲染器；因此BIMDeco可以把应用材质数据的场景无缝导入Falcon渲染器，实现更好的效果展示。

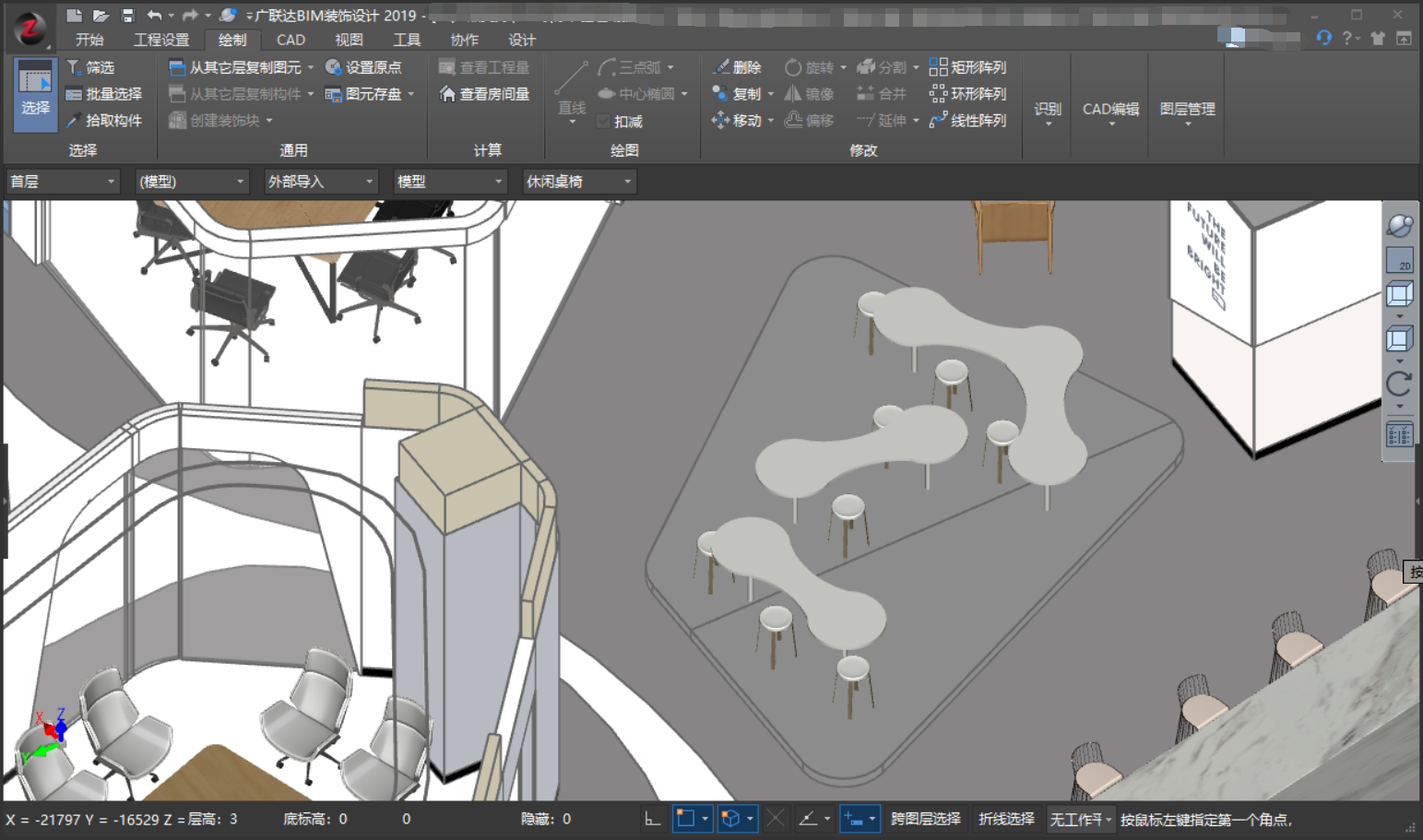

  • 未使用材质的效果未使用材质库

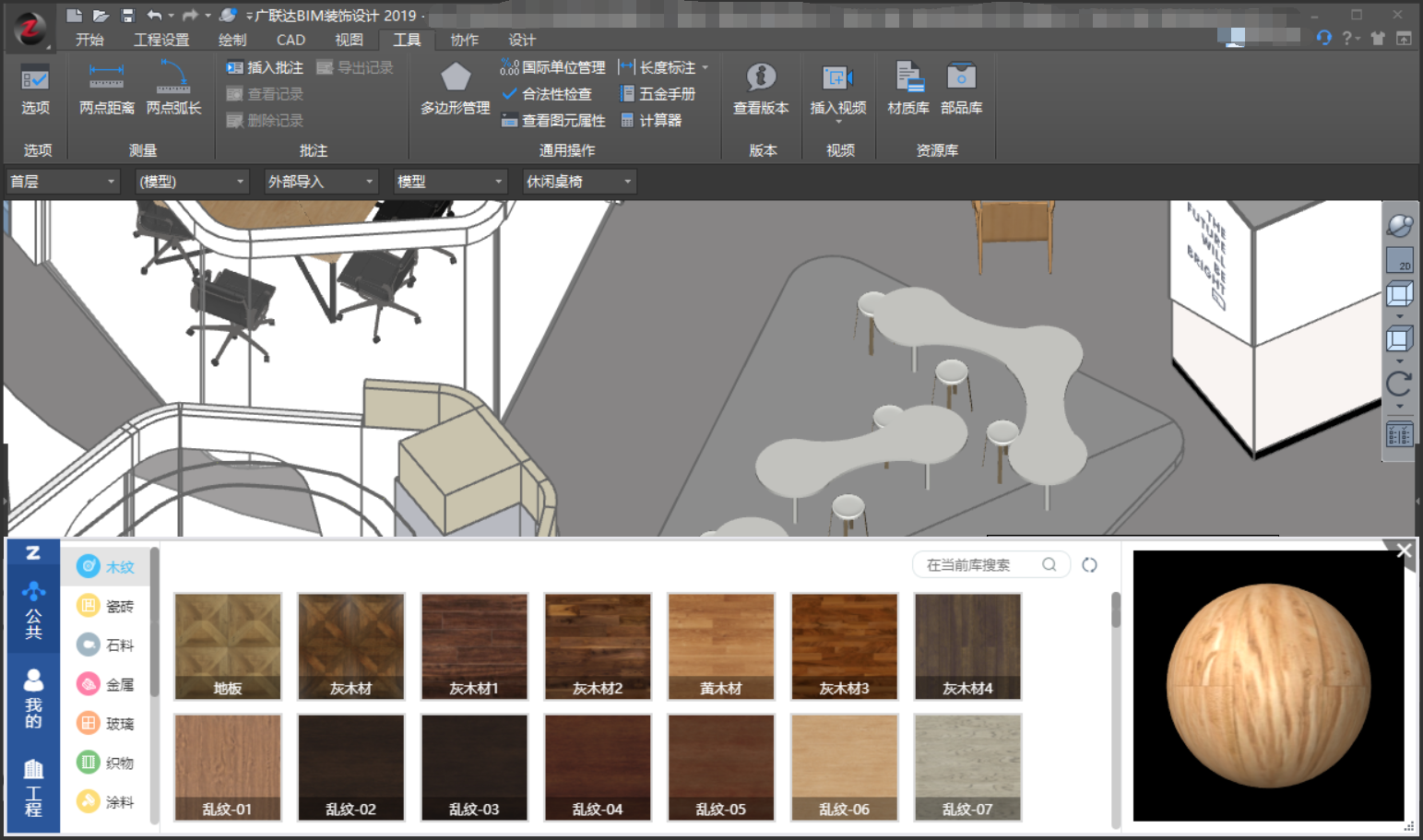

  • 使用材质库，应用材质数据使用材质库

  • 使用材质后的效果使用材质库效果

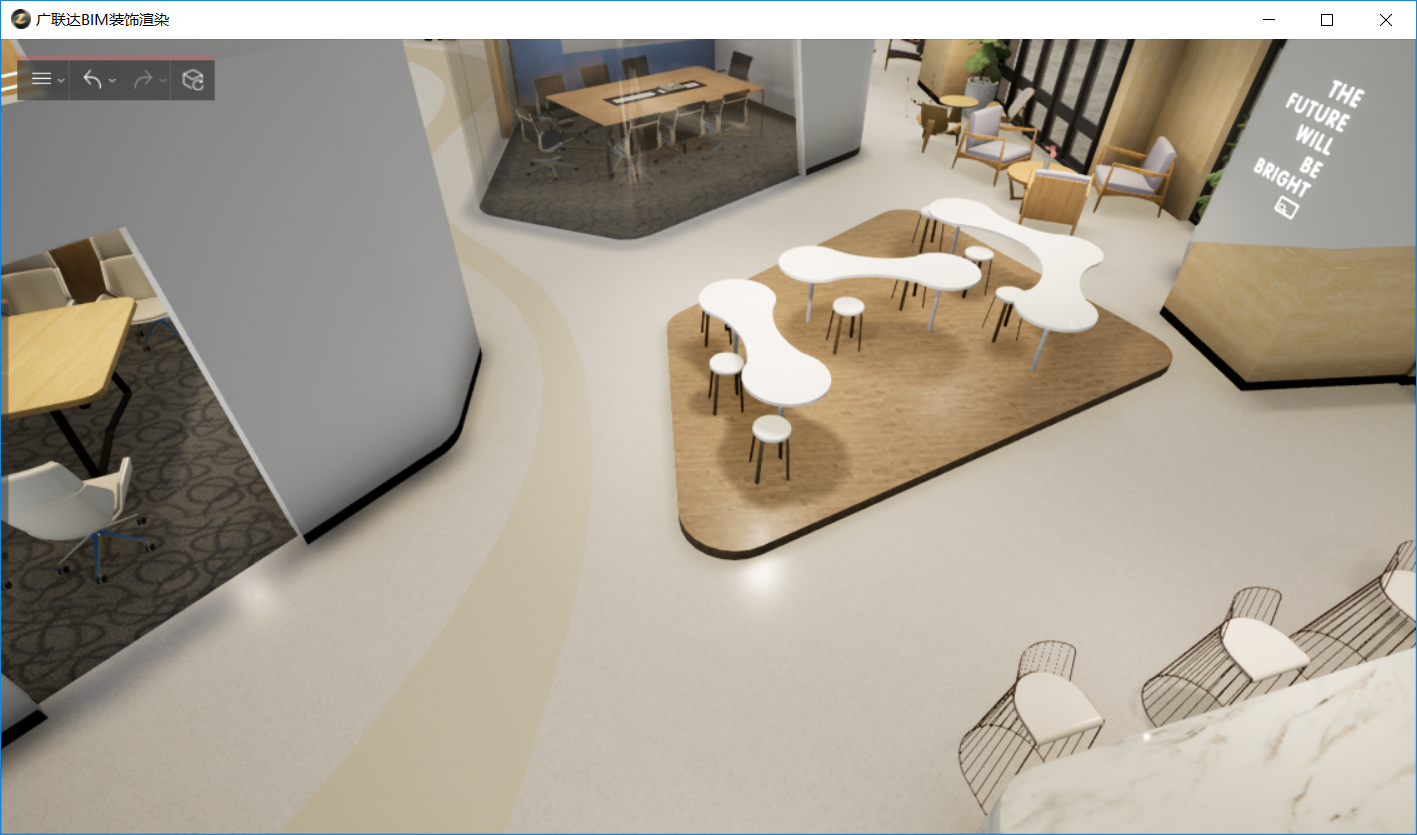

  • 场景导入Falcon渲染器的效果

    Falcon效果
