表格存储

一、项目介绍

column-store-orm是一个列式存储orm框架。通过注解的方式实现了对象—实体映射，屏蔽了底层存储系统的差异。目前支持tablestore，hbase，mongo，dynamo四种存储系统。

二、使用场景

当项目需要进行多云部署或者私有化部署时，如果相应的环境使用的存储系统跟当前系统有差异，则不可避免的需要进行代码层面的修改。如果使用了云中立SDK，则只需要修改配置文件即可支持多环境的部署。

三、功能列表

四、快速接入

1.版本说明

由于column-store-orm-mongo使用到了spring-data-mongodb，因此与spring存在版本兼容性问题。

2.maven settings.xml添加仓库地址

<!-- 云中立虚拟仓库，关联了云中立实仓 -->
<repository>
    <id>maven-neutralcloud</id>
    <name>maven-neutralcloud</name>
    <url>http://packages.hsifue.cn/artifactory/maven-neutralcloud-public/</url>
</repository>

3.项目中添加pom依赖

<dependencies>
    <dependency>
        <groupId>com.glodon.paas.foundation</groupId>
        <artifactId>column-store-orm-mongo</artifactId>
    </dependency>
</dependencies>

<dependencyManagement>
    <dependencies>
        <dependency>
            <groupId>com.glodon.paas.foundation</groupId>
            <artifactId>column-store-orm</artifactId>
            <!-- 根据实际情况修改版本号 -->
            <version>${version}</version>
            <type>pom</type>
            <scope>import</scope>
        </dependency>
    </dependencies>
</dependencyManagement>

4.初始化

初始化仅需创建一个TableStoreDao对象，传入tableStore的config和一个实体类。

TableStoreMongoConfig config = TableStoreMongoConfig.builder()
                .hosts("localhost:27017")
                .database("mongo-test")
                .build();
TableStoreDAO<BookEntity> dao = new TableStoreDAOMongoImpl<>(config, BookEntity.class);

实体类到TableStore的PrimaryKeyName和ColumnName的自动映射是通过注解实现的，BookEntity的代码如下：

@Data
@TSTable(name = "ut_book")
public class BookEntity {

    @TSPKColumn
    private String floor = "";

    @TSAttrColumn
    private int ibsn;

    @TSAttrColumn
    private String author = "";

    @TSAttrColumn(dynamicColumnNames = true)
    private List<String> readerIds = new ArrayList<>(10);

    public BookEntity() {
    }

    public BookEntity(String floor, int ibsn, String author) {
        this.floor = floor;
        this.ibsn = ibsn;
        this.author = author;
    }

}

主要用到了三个注解，TSTable和TSPKColumn、TSAttrColumn。

TSTable用于实体类到TableStore中表的映射：

• name，指定表名；

TSPKColumn用于实体类中属性到TableStore中PrimaryKeyName的映射：

• name，主键名
• order，当有多个属性做主键时，安装order顺序拼接

TSAttrColumn用于实体类中属性到TableStore中PrimaryKeyName的映射：

• name，PrimaryKeyName或者ColumnName，当dynamicColumnNames为true时，指ColumnName的前缀；
• dynamicColumnNames，是否为动态属性列，默认false；表格存储中列数与列名是不固定的，把此选项设为true来定义变化的列名，暂时不支持列值的定义；

5.单条记录操作

单条记录有put、get、update、delete四种操作；

get和delete有两种调用方式，第一种为按照顺序依次传入primaryKeyValue，第二种先用buildPrimaryKey方法构造出PrimaryKey，再传入get、delete方法；

// put
BookEntity entity = new BookEntity("f1", 12345, "Jon");
entity.setReaderIds(new ArrayList<>(Arrays.asList("100", "101")));
dao.put(entity);

// get
PrimaryKey primaryKey = PrimaryKey.builder()
        .addColumn("floor", "f1")
        .build();
BookEntity bookEntityGet = dao.get(primaryKey);
Assert.assertEquals("Jon", bookEntityGet.getAuthor());
Assert.assertEquals(2, bookEntityGet.getReaderIds().size());

// update
entity.setAuthor("Json_updated");
entity.getReaderIds().add("102");
dao.update(entity);
BookEntity bookEntityUpdate = dao.get(primaryKey);
Assert.assertEquals("Json_updated", bookEntityUpdate.getAuthor());
Assert.assertEquals(3, bookEntityUpdate.getReaderIds().size());

// delete
dao.delete(primaryKey);
BookEntity bookEntityDelete = dao.get(primaryKey);
Assert.assertNull(bookEntityDelete);

6.batch操作

batch有put、get、update、delete四种操作；

List<Integer> ids = Arrays.asList(1, 2, 3, 4, 5, 6, 7, 8, 9, 10);
// putRow
dao.batchPut(ids.stream()
        .map(id -> {
            BookEntity bookEntity = new BookEntity("f" + id + "_batch", id, "author" + id + "_batch");
            for (int i = 1; i <= id; i++) {
                bookEntity.getReaderIds().add(String.valueOf(10000 + i));
            }
            return bookEntity;
        })
        .collect(Collectors.toList()));

// get
List<PrimaryKey> pks = ids.stream()
        .map(id -> PrimaryKey.builder()
                .addColumn("floor", "f" + id + "_batch")
                .build())
        .collect(Collectors.toList());
dao.batchGet(pks).forEach(bookEntity -> {
    String floor = bookEntity.getFloor();
    int start = "f".length();
    int end = floor.indexOf("_batch");
    int index = Integer.valueOf(floor.substring(start, end));
    Assert.assertEquals("author" + index + "_batch", bookEntity.getAuthor());
    Assert.assertEquals(index, bookEntity.getReaderIds().size());
});

// update
dao.batchUpdate(ids.stream()
        .map(id -> {
            BookEntity bookEntity = new BookEntity("f" + id + "_batch", id + 9000, "author" + id + "_batch_updated");
            bookEntity.getReaderIds().add("999");
            return bookEntity;
        })
        .collect(Collectors.toList()));
dao.batchGet(pks).forEach(bookEntity -> {
    String floor = bookEntity.getFloor();
    int start = "f".length();
    int end = floor.indexOf("_batch");
    int index = Integer.valueOf(floor.substring(start, end));
    Assert.assertEquals("author" + index + "_batch_updated", bookEntity.getAuthor());
    Assert.assertEquals(index + 1, bookEntity.getReaderIds().size());
});

// update delete dynamic columnValues
dao.batchUpdate(ids.stream()
        .map(id -> {
            BookEntity bookEntity = new BookEntity("f" + id + "_batch", id + 8000, "author" + id + "_batch_updated_2");
            bookEntity.getReaderIds().add("999");
            return bookEntity;
        })
        .collect(Collectors.toList()), true);
dao.batchGet(pks).forEach(bookEntity -> {
    String floor = bookEntity.getFloor();
    int start = "f".length();
    int end = floor.indexOf("_batch");
    int index = Integer.valueOf(floor.substring(start, end));
    Assert.assertEquals("author" + index + "_batch_updated_2", bookEntity.getAuthor());
    Assert.assertEquals(index, bookEntity.getReaderIds().size());
});

// delete
dao.batchDelete(pks);
List<BookEntity> ret = dao.batchGet(pks);
Assert.assertTrue(ret == null || ret.isEmpty());

7.range get操作

range操作有range get和range consume类接口，前者返回结果，后者直接指定对结果的操作；
RangePrimaryKey有四种指定方式：

• Fixed，固定的值，一般位于最开始的主键列；
• FullRange，全部范围，一般位于最后的主键列；
• SubRangeString，String类型的指定范围的主键列，一般位于Fixed和FullRange之间；

// put first
List<Integer> ids = new ArrayList<>(100);
for (int i = 1; i <= 100; i++) {
    ids.add(i);
}

// putRow first
dao.batchPut(ids.stream()
        .map(id -> {
            BookEntity bookEntity = new BookEntity("f" + id + "_range", id, "author" + id + "_range");
            for (int i = 1; i <= id; i++) {
                bookEntity.getReaderIds().add(String.valueOf(20000 + i));
            }
            return bookEntity;
        })
        .collect(Collectors.toList()));

RangePrimaryKey rangePrimaryKey = RangePrimaryKey.builder()
        .addSubRangeStringValue("floor", "f20", "f50")
        .build();
Assert.assertEquals(dao.rangeGet(rangePrimaryKey).size(), 33);

dao.rangeConsume(RangePrimaryKey.builder().addFullRangePrimaryKeyColumn("floor").build(), bookEntity -> {
    System.out.println(bookEntity.getAuthor());
    dao.delete(PrimaryKey.builder().addColumn("floor", bookEntity.getFloor()).build());
});

8.column get操作

column get为按照一个或多个列值进行匹配，操作有两个接口 columnGet(SearchColumn searchColumn)
与columnGet(SearchColumn searchColumn, int offset, int count, Boolean asc)，前者默认升序列出满足条件的前十条，后者可以自定义。

// 查询ibsn为12345，author为Jon的数据
List<BookEntity> bookEntities = dao.columnGet(SearchColumn.builder()
        .addColumn("ibsn", "12345")
        .addColumn("author", "Jon").build());

List<BookEntity> bookEntities = dao.columnGet(SearchColumn.builder()
        .addColumn("ibsn", "12345")
        .addColumn("author", "Jon").build(), 0, 10, true);

• HBase与MongoDB可以直接使用
• 阿里云TableStore需要额外在类要查询的列上声明@TSAttrColumn注解，每次启动都会重新建立索引，建立多元索引需要30秒左右时间。

@Data
@TSTable(name = "ut_book")
public class BookEntity {

    @TSPKColumn
    private String floor = "";

    @TSAttrColumn
    @TSIndexColumn
    private int ibsn;

    @TSAttrColumn
    @TSIndexColumn
    private String author = "";

    @TSAttrColumn(dynamicColumnNames = true)
    private List<String> readerIds = new ArrayList<>(10);
}

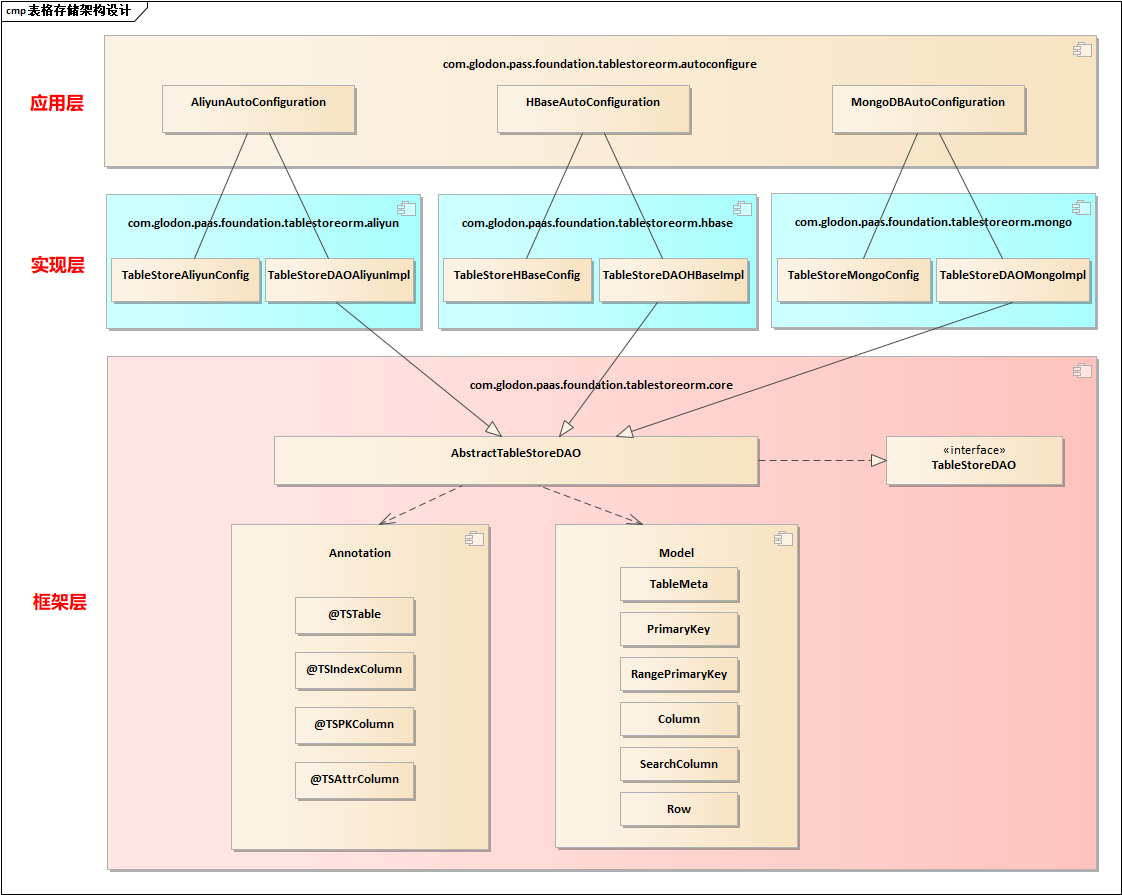

五、架构设计

表格存储整体架构并不复杂：

• 框架层

  • Annotation：框架提供的注解。

    • @TSTable：实体类到表的映射。

      • name：表名。

    • @TSIndexColumn：实体类属性到索引列的映射。

      • name：索引列名。

    • @TSPKColumn：实体类属性到主键的映射。

      • name：主键名。
      • order：当有多个属性做主键时，按照order顺序拼接。

    • @TSAttrColumn：实体类属性到列的映射。

      • name：属性名。
      • dynamicColumnNames：是否为动态属性列，默认 false；表格存储中列数与列名是不固定的，把此选项设为 true 来定义变化的列名，暂时不支持列值的定义。

  • Model：框架中定义的模型。

    • TableMeta：表的元数据，每个实体对应一个。注解处理类会读取实体类的相关注解，将元数据保存到TableMeta实例。

    private String tableName; // 表名
    private List<PKColumnMeta> pkColumnMeta; // 主键
    private List<AttrColumnMeta> attrColumnMeta; // 属性
    private List<IndexMeta> indexMeta; //索引


    • PrimaryKey：主键。
    • RangePrimaryKey：范围主键，在接入文档中有详细描述。
    • Column：列。
    • SearchColumn：当进行搜索时，用来构造相关的搜索列。
    • Row：用来表示一条记录，其中包含一个PrimaryKey和多个Column。

  • TableStoreDAO：这是一个接口，定义了表格存储支持的功能。

    • 单行操作（基于主键）：单条记录的CRUD操作。
    • 批量操作（基于主键）：批量的CRUD操作。
    • 搜索（基于列）：根据指定列进行搜索。

  • AbstractTableStoreDAO：这是一个抽象类，它有两个职责：

    • 继承了TableStoreDAO，并定义了相关的模板方法，为具体实现类提供了一个基类。

    • 作为注解处理类，实现了对实体类注解的解析。

• 实现层

  实现层以框架层为基础，提供了对具体存储组件的实现。

  • TableStore：
    • TableStoreAliyunConfig：表格存储的配置类。
    • TableStoreDAOAliyunImpl：基于AbstractTableStoreDAO的模板方法，提供了对阿里云表格存储的实现。
  • HBase：
    • TableStoreHBaseConfig：HBase的配置类。
    • TableStoreDAOHBaseImpl：基于AbstractTableStoreDAO的模板方法，提供了对HBase的实现。
  • Mongo：
    • TableStoreMongoConfig：Mongo的配置类。
    • TableStoreDAOMongoImpl：基于AbstractTableStoreDAO的模板方法，提供了对Mongo的实现。

• 应用层

  应用层以实现层为基础，基于springboot提供了自动装配功能。

  • AliyunAutoConfiguration：阿里云表格存储的自动配置。
  • HBaseAutoConfiguration：HBase的自动配置。
  • MongoDBAutoConfiguration：Mongo的自动配置。
